BDG-4/6/8/10/12K防爆动力配电箱

防爆配电箱|BDG-4/6/8/10/12K动力配电箱

BDG防爆动力配电箱

BDG-4K防爆动力配电箱

BDG-6K防爆动力配电箱

BDG-8K防爆动力配电箱

BDG-10K防爆动力配电箱

BDG-12K防爆动力配电箱



　　1、外壳材质可为铝合金，钢板焊接，304/316不锈钢，采用自动保护气体焊焊接，焊接后表面经过特殊的抛光工艺处理，外形美观、表面不锈钢光泽亮丽，适用于各种强腐蚀环境;

　　2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途;

　　3、具有过载、短路保护功能;

　　4、模块结构，各种回路可根据需要自由组装;

　　5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等;

　　6、可提供现场技术服务，帮助用户根据现场作业环境进行产品选型或设计，以达到符号国家标准要求。

　　7、钢管或电缆布线。

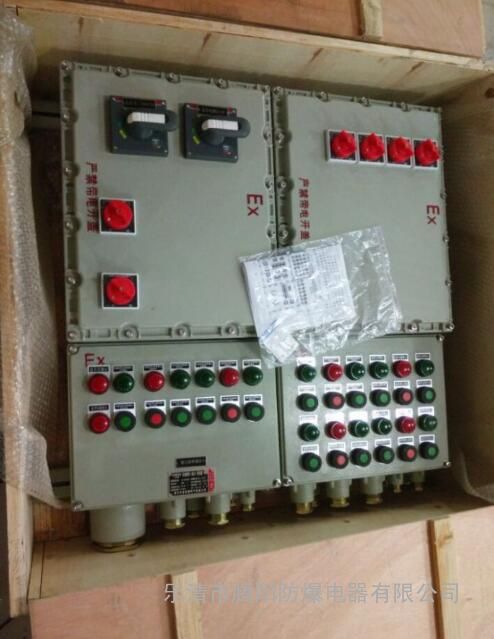

BDG-6k防爆动力配电箱

　　一、适用范围

　　1、1区、2区危险场所;

　　2、IIA、IIB、IIC类，温度组别为T4的性气体环境;

　　3、适用于可燃性粉尘场所;

　　4、户内、户外均可。

　　技术参数：

1.执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

2.防爆标志：ExdIIBT4、ExdeIIBT4、ExdIICT4、ExdeIICT4、ExdIIBT6、ExdeIIBT6、ExdIICT6、ExdeIICT6、

3.额定电压：AC220/380V

4.主回路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

5.防护等级：IP54（IIB）、IP55（IIC）、IP65（DIP）

6.防腐等级：WF1 WF2

7.极数：2P,3P,3P+N,4P

8.进出线口螺纹：G1/2-2" M16-M63

　　BXM-6 防爆照明配电箱6

　　BXM-8 防爆照明配电箱8

　　BXM-10 防爆照明配电箱10

　　BXM-12 防爆照明配电箱12

　　BXM-4K 防爆照明配电箱14

　　BXM-6K 防爆照明配电箱6

　　BXM-8K 防爆照明配电箱8

　　BXM-10K 防爆照明配电箱10

　　BXM-12K 防爆照明配电箱12

　　BXD-4 防爆动力配电箱/4

　　BXD-6 防爆动力配电箱6

　　BXD-8 防爆动力配电箱8

　　BXD-10 防爆动力配电箱10

　　BXD-12 防爆动力配电箱12

　　BXD-4K 防爆动力配电箱14

　　BXD-6K 防爆动力配电箱6

　　BXD-8K 防爆动力配电箱8

　　BXD-10K 防爆动力配电箱10

　　BXD-12K 防爆动力配电箱12

　　四、产品特点

　　1、本产品为隔爆型结构，钢板焊接外壳，表面静电喷塑;

　　2、内装高分断小型断路器或塑壳断路器、交流真空接触器、电动机保护器、电压表等元件，具有过载、短路、欠压、缺相、漏电等保护功能。

　　3、进出线均采用无火花型防爆插接装置，并有明确的设备位号指示板，指示板采用304不锈钢板折弯成形，抛光处理，外形美观大方实用。

　　4、隔爆面采用特殊的加工手段，嵌入耐油老化硅胶“0”形密封圈，使箱体防护等级达IP65，以解决传统隔爆箱户外使用进雨水的难题，取缔传统采用防雨罩防雨复杂而无效的措施。

　　5、所有紧固件均采用抗强腐蚀的304不锈钢紧固件。

　　6、具体功能及外形可根据用户要求特制。

　　五、订货须知

　　用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。
